Panasonic FP-XH C40T + FP-X E16R (AFPX-E16R) Genişleme Modüllü PLC Seti, endüstriyel makine otomasyonu ve pano kontrol uygulamalarında kullanılan bir PLC CPU ile dijital I/O genişleme modülünün birlikte sunulduğu kontrol çözümüdür.

Setin ana kontrol ünitesi, PLC CPU modülü olarak görev yapan Panasonic FP-XH C40T modelidir. Sisteme eklenen FP-X E16R modülü ise dijital giriş ve röle çıkış kapasitesini artırır.

Panasonic FP-XH C40T PLC Özellikleri

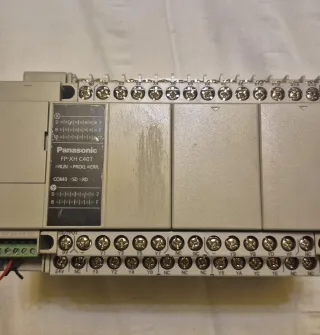

FP-XH C40T, toplam 40 dahili I/O kapasitesine sahip kompakt bir PLC ana ünitesidir. Üzerinde 24 adet 24VDC dijital giriş ve 16 adet NPN transistor dijital çıkış bulunur.

Transistor çıkış yapısı, hızlı DC kontrol işlemlerinde röle çıkışlı yapılara göre avantaj sağlayabilir. Sensörler, butonlar, limit switchler, proximity sensörler, yardımcı röleler, valfler ve çeşitli DC kontrol elemanlarıyla birlikte kullanılabilir.

FP-X E16R Genişleme Modülü

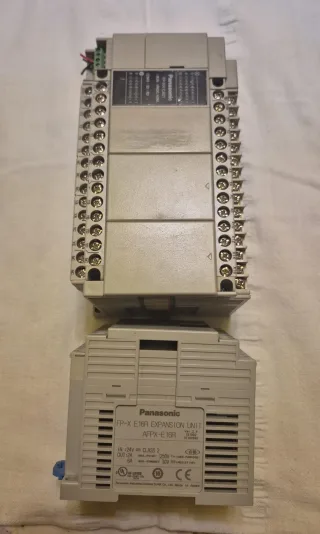

Sette bulunan FP-X E16R / AFPX-E16R, ana PLC'nin dijital giriş ve çıkış kapasitesini artırmak için kullanılan genişleme modülüdür.

• Dijital giriş: 8 adet 24VDC giriş
• Dijital çıkış: 8 adet röle çıkışı
• Röle çıkış kapasitesi: 2A bilgisi geçmektedir

Bu yapı sayesinde ana CPU'nun hızlı NPN transistor çıkışlarıyla DC kontrol yapılırken, genişleme modülündeki röle çıkışları farklı kumanda devrelerinde kullanılabilir.

Toplam I/O Kapasitesi

FP-XH C40T ile FP-X E16R birlikte kullanıldığında sistem toplam 32 dijital giriş ve 24 dijital çıkış kapasitesine ulaşır.

Böylece set toplam 56 fiziksel I/O noktası sunar ve küçük ile orta ölçekli makine kontrol uygulamalarında daha geniş saha bağlantısı kurulmasına imkân verir.

PLC Sistemlerinde Kullanımı

Bu set, PLC sistemleri içerisinde makine kontrolü, üretim hattı otomasyonu, pano revizyonu ve bakım-onarım projelerinde kullanılabilir.

Dijital saha sinyallerinin okunması ve yüklerin kontrol edilmesi için PLC dijital giriş ve PLC dijital çıkış fonksiyonlarını aynı sistem içerisinde genişletir.

Panasonic FP-XH C40T + E16R Nerelerde Kullanılır?

• Paketleme makineleri
• Üretim hattı otomasyonu
• Konveyör sistemleri
• Makine kontrol panoları
• Pompa ve fan kumandaları
• Proses kontrol uygulamaları
• Pano revizyonları
• Retrofit projeleri
• Bakım-onarım ve yedek PLC uygulamaları

FP-XH C40T Besleme ve Çıkış Yapısı

FP-XH C40T modelinin ana beslemesi 100–240VAC olarak belirtilmektedir. Dijital girişler 24VDC yapıda, çıkışlar ise NPN transistor tipindedir.

Eğer mevcut sistem 24VDC CPU beslemesi gerektiriyorsa ürün kodu ayrıca kontrol edilmelidir; farklı besleme yapısına sahip FP-XH varyantları bulunmaktadır.

Genişleme Modülü Bağlantısında Dikkat Edilmesi Gerekenler

AFPX-E16R kendi dahili güç devresine sahip olmadığı için bağlı olduğu sol taraftaki üniteden beslenir. Bu nedenle genişleme yapısı oluşturulurken modüllerin bağlantı sırası ve güç yapısı dikkate alınmalıdır.

Devreye alma öncesinde ana PLC model kodu, genişleme modülü kodu, program yedeği, çıkış tipi, besleme gerilimi ve mevcut pano kablolaması kontrol edilmelidir.
